ГОСРЕЕСТР
Артикул:
m-114159
Характеристики
Внесен в ГосРеестр
—
Да
Тип прибора
—
Высокочастотный
Количество каналов
—
1
Мин. частота (кГц)
—
0.0000001
Макс. частота (ГГц)
—
13
Все характеристики
1 584 300 руб.
/шт Уточняйте наличие
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Генераторы высокочастотных сигналов Г-7 НОВО ГСП-10 предназначены для формирования высокочастотных гармонических сигналов с нормированными значениями частоты и уровня мощности в диапазоне частот от 0,1 Гц до 13 ГГц.
Генератор используется при проведении специальных исследований (СИ) и специальных проверок (СП).

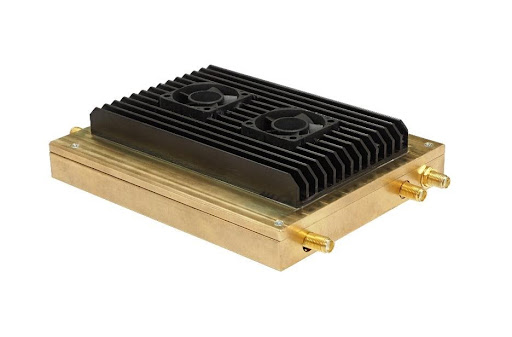

Конструктивно генератор выполнен в виде моноблока. На корпусе генератора расположены:
- на передней панели SMA разъемы входа и выхода опорной частоты 10 МГц;
- на задней панели SMA разъемы основных выходов генератора: выхода высокочастотного сигнала в диапазоне от 58 МГц до 13 ГГц и выхода сигнала в диапазоне от 0,1 Гц до 58 МГц;
- розетка интерфейса micro USB;
- вилка соединителя для подключения блока питания 12 В постоянного тока.
Установленные характеристики обеспечиваются по основным выходам генератора. На экран ПК выводится информация о текущих режимах работы генератора, содержащая сведения об установке параметров сигнала. Генераторы обеспечивают точную регулировку уровня выходной мощности в заданном диапазоне и эффективное подавление паразитных сигналов.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Высокочастотный |
|
Количество каналов
|
1 |
|
Мин. частота (кГц)
|
0.0000001 |
|
Макс. частота (ГГц)
|
13 |
|
Фазовый шум
|
-110 дБн/Гц |
|
Опорный генератор
|
±2×10⁻⁵ |
|
Интерфейс
|
USB |
|
Питание
|
12 В |
|
Гарантия, (мес)
|
12 |
- Блок генератора
- Блок питания
- Кабель USB A(m) - microUSB B(m)
- Транспортная упаковка
- ПО на оптическом электронном носителе
- Паспорт
- Руководство по эксплуатации
- Методика поверки
| Диапазон частот выходного сигнала, МГц | от 1∙10-7 до 13000 |
| Пределы допускаемой относительной погрешности установки частоты (в диапазоне частот от 58 МГц до 10000 МГц) | ±2∙10-5 |
| Пределы кратковременной нестабильности частоты опорного генератора (в течение 15 минут) | ±2∙10-6 |
| Диапазон установки уровня мощности выходного сигнала, дБм | от -10 до +15 |
| Пределы допускаемой абсолютной погрешности установки уровня мощности выходного сигнала (в диапазоне мощностей от минус 10 до плюс 13 дБм, в диапазоне частот от 0,1 Гц до 57,9999999 МГц), дБ |
±1 |
| Пределы допускаемой абсолютной погрешности установки уровня мощности выходного сигнала (в диапазоне мощностей от минус 10 до 15 дБм, в диапазонах частот от 58 до 800 МГц и от 1400 до 10000 МГц), дБ | ±1 |
| Пределы допускаемой абсолютной погрешности установки уровня мощности выходного сигнала (в диапазоне мощностей от минус 7 до 15 дБм, в диапазоне частот от 800 до 1400 МГц), дБ | ±1 |
| Уровень гармонических составляющих относительно уровня основного сигнала (в диапазоне частот от 20 Гц до 10000 МГц), дБн, не более | -17 |
| Уровень негармонических составляющих относительно уровня основного сигнала (в диапазоне частот от 58 МГц до 10000 МГц, отстройка от несущей ±1 МГц), дБн, не более | -50 |
| Спектральная плотность мощности фазовых шумов (частота 1000 МГц, отстройка 1 кГц), дБн/Гц, не более | -110 |
| Общие технические характеристики | |
| Масса, г, не более | 910 |
| Габаритные размеры, мм, не более (ш*в*д) | 110*32*156 |
| Напряжение питания, В | от 11,5 до 12,5 |
| Сила тока потребления, А, не более | 1,2 |
| Потребляемая мощность, Вт, не более | 20 |
| Рабочие условия применения | |
| температура окружающего воздуха, °C | от +5 до +40 |
| относительная влажность окружающего воздуха, % | от 30 до 80 |
| атмосферное давление, кПа | от 84 до 106 |
